精準“號脈”，秒懂“芯”事。示波器的應用價值在于——可診斷電路板的“脈搏”（波形），為設備的研發、調試、修理提供更直觀的數據與波形依據。

所以，在半導體、芯片測試設備(ATE)、人工智能、新能源汽車、5G通信、云計算、大數據等新興產業快速發展的當下，具有高測試測量性能的示波器將在市場中扮演越來越重要的角色。在這一過程中，繼電器雖小，卻扮演著不可或缺的角色。

示波器應用案例：繼電器的重要價值

接下來我們看一個成功的案例：示波器需要將不可見的電信號轉化為可見的圖像（波形），繼電器在該設備中扮演著至關重要的角色——負責切換不同的輸入通道、選擇合適的耦合方式（AC/DC）和衰減檔位。

我們的客戶對于繼電器有著明確而嚴格的要求。

可靠性需求

500mA、電壓30VDC、E-Life>100k、CR<40mΩ的參數需求。以確保示波器能夠?qū)⒉煌娐返男盘柗蛛x，便于分別進行觀察和測量不同頻率的信號。

尺寸需求

要求繼電器為表面貼裝型，2c(DPDT)形式，以節省PCB空間，為更重要的模擬電路和散熱設計留出空間，同時也便于降低設備的體積與重量。

功能需求

示波器內部的電路會隨著時間、溫度、使用次數發生微小漂移，故需要通過繼電器切換內部的信號通道以幫助實現示波器的自校準。

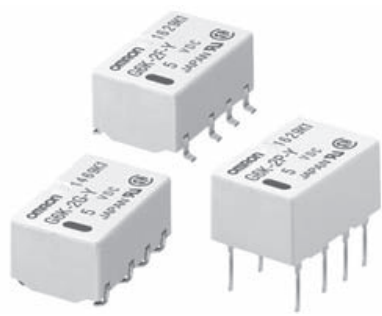

歐姆龍G6K 表面安裝繼電器介紹

歐姆龍G6K表面安裝繼電器主要部署于示波器輸入端信號處理環節，負責根據信號特征切換不同增益電路，將信號調節至合適幅度后送入后繼處理芯片。

核心優勢：G6K的應用價值與產品特性

歐姆龍表面安裝繼電器G6K主要在信號的輸入端進行處理，根據信號選擇不同的增益電路，在此電路中將信號調節至合適的幅度，再輸入到后繼處理芯片，進行信號的進一步處理。在實際應用中擁有如下優勢：

自動校準：可用于自校準電路，每一路輸入信號都需要校準，通過繼電器的切換，連接到內部標準的信號源，再給到處理芯片判斷源端的信號是否符合標準，是否有異常情況。

緊湊小巧：表面安裝繼電器G6K尺寸小巧（高5.2mm×寬6.5mm×長10mm）、重量輕巧（約0.7g的輕量型），允許客戶實現更緊湊的PCB布局推動設備小型化，同時信號從輸入接口到增益電路的路徑也更直接，這意味著更小的傳輸損耗，有助于提升測量精度和可靠性。

應用場景

表面安裝繼電器G6K更多應用場景：通信設備、OA設備、試驗測量儀器、監控設備、安全裝置、樓宇自動化系統、工業設備等。

專業FAE技術服務，全周期保駕護航

歐姆龍FAE工程師團隊以客戶需求為中心，貫穿項目全周期提供深度技術支持與協同服務，確保產品從選型到量產的每個環節都精準、高效、可靠：

精準對接需求：針對客戶小體積、支持頻率100MHz、兩組轉化（DPDT）的技術需求，F(xiàn)AE工程師通過當面交流并現場確認參數，確保需求理解準確無誤，避免后期設計偏差。

深度協同設計：在項目設計初期，F(xiàn)AE工程師團隊即參與部分電路設計和PCB布局布線，與客戶研發團隊密切配合，及時解決G6K繼電器樣品調試及示波器輸入端信號匹配問題，從源頭保障信號完整性。

護航量產落地：協同共創，助力客戶在不同示波器產品開發過程中持續選擇G6K信號繼電器。

產品持續迭代，拓寬應用邊界

歐姆龍始終堅持以客戶需求為中心，通過對中國客戶需求的快速響應，驅動產品持續迭代升級。

如全新推出的G6K耐高溫125℃型信號機械繼電器，將環境工作溫度從標準型的-40至85℃一舉提升至-40至125℃，顯著拓展了高溫環境下的應用邊界。產品采用低輪廓設計，尺寸僅為10 (長) × 7.8 (寬) × 5.2 (高) mm，可廣泛應用于汽車集成電路測試儀器、高溫環境測量儀器等領域，為客戶拓展新興市場提供更可靠的元器件選擇。

這一升級不僅滿足了汽車電子、集成電路測試儀器、高溫環境測量儀器等領域的嚴苛需求，更以高可靠的元器件選擇，助力客戶從容拓展新興市場。

項目價值總結

歐姆龍表面安裝繼電器G6K-2F-Y DC5V憑借高精度、高可靠性、高一致性、低功耗等核心優勢，助力客戶打造高測量精度、信號保真度的示波器，在市場中建立差異化優勢。

降低綜合成本：提高設備制造良品率，有效實現成本優化與控制。

壓縮上市周期：加快產品驗證流程，推動客戶技術快速迭代與進化。

未來，示波器將會在數據分析中深度融入人工智能成為支撐下一代通信、計算、汽車和工業系統創新的測試與診斷中樞。

OMRON DMS將與客戶一起共同把握市場機會，攜手共創未來！
